一、EN 55014-2:2015概述

EN 55014-2:2015 是歐盟針對家用電器、電動工具和類似電氣設備的電磁兼容性(EMC) 標準中的抗擾度部分。它與 EN 55014-1(發射部分)相輔相成,共同確保設備既能不產生過多電磁干擾,又能在一定的電磁干擾環境下正常工作。

其國際對應版本是 CISPR 14-2。

全稱：電磁兼容性 - 家用電器、電動工具和類似裝置的要求 - 第2部分:抗擾度 - 產品類標準

二、EN 55014-2:2015核心目的

該標準規定了設備對諸如靜電放電、電源線上的快速瞬變脈沖、雷擊感應浪涌、射頻電磁場等常見電磁現象的抗擾度要求和測試方法。其目的是確保設備在預期的電磁環境中能夠令人滿意地運行,而不會因電磁干擾而出現不可接受的功能性能下降。

簡單來說,就是確保您的設備:

• 不會在附近有人使用電鉆時失靈。

• 不會在接觸門把手產生的靜電放電時死機或損壞。

• 不會在雷雨天氣因電網的浪涌而燒毀。

• 不會在接聽手機時出現異常。

三、EN 55014-2:2015適用范圍

該標準適用于其額定電壓交流不超過250V或直流不超過48V的以下家用和類似用途的電氣、電子設備及器具:

• 家用電器: 冰箱、洗衣機、洗碗機、微波爐、空調、吸塵器、電熨斗等。

• 電動工具: 電鉆、電鋸、角磨機、砂光機等。

• 類似裝置: 電鈴、電圍欄激勵器、電動剃須刀、電動牙刷、按摩器等。

它也適用于那些非專業人士可能使用的類似設備,例如商用餐飲設備、美容美發設備等。

四、EN 55014-2:2015主要測試項目與要求

標準規定了一系列抗擾度測試,以模擬不同的電磁干擾現象。以下是主要的測試類型:

1. 靜電放電(ESD)抗擾度

• 模擬現象: 人體或物體帶電后對設備的放電。

• 測試方法: 使用靜電放電槍對設備的金屬外殼、操作面板等接觸點進行空氣放電和接觸放電。

• 合格判定: 測試后,設備不應出現永久性功能喪失或性能下降。允許暫時性的功能喪失或性能降級,但測試后應能自行恢復正常。

2. 射頻電磁場輻射抗擾度

• 模擬現象: 來自對講機、手機、廣播電臺等設備的強射頻信號。

• 測試方法: 將設備置于電波暗室中,暴露在80 MHz至1000 MHz(甚至最高2.7 GHz或6 GHz)的射頻場強下。

• 合格判定: 在干擾期間,設備應能按預期持續運行。允許性能有輕微劣化,但不能出現功能中斷或損壞。

3. 電快速瞬變脈沖群(EFT/Burst)抗擾度

• 模擬現象: 感性負載(如繼電器、電機)斷開時在電源線上產生的成群快速尖峰脈沖。

• 測試方法: 通過耦合鉗將一串高速、低能量的脈沖群注入到設備的電源線和信號線上。

• 合格判定: 與射頻抗擾度類似,允許暫時性的性能降級,但不能出現永久性故障或數據丟失。

4. 浪涌(Surge)抗擾度

• 模擬現象: 雷擊感應在電網上產生的高能量脈沖,或大容量負載切換引起的過電壓。

• 測試方法: 向設備的電源端口施加高能量的單極性浪涌脈沖(1.2/50 μs 波形)。

• 合格判定: 測試后,設備不應出現損壞。允許可自恢復的功能喪失或性能降級。

5. 傳導騷擾抗擾度

• 模擬現象: 來自其他設備的射頻干擾通過電源線傳導到設備中。

• 測試方法: 使用電流鉗或CDN(耦合/去耦網絡)將150 kHz至80 MHz(或230 MHz)的射頻信號注入到電源線上。

• 合格判定: 與輻射抗擾度要求類似。

6. 電壓暫降、短時中斷和電壓變化抗擾度

• 模擬現象: 電網故障或大型設備啟動造成的電源電壓瞬間跌落或短時中斷。

• 測試方法: 使用電源干擾模擬器使設備的供電電壓發生特定幅度和持續時間的跌落或中斷。

• 合格判定: 設備應能承受這些變化。可能允許關機,但電壓恢復后應能自動重啟或可由用戶手動重啟。

五、EN 55014-2:2015符合性判定準則

標準定義了性能判據,根據設備的功能將合格結果分為三類:

• 判據 A: 測試期間和之后,設備都能正常按預期運行。

• 判據 B: 測試期間功能或性能暫時喪失或降級,但測試后能自行恢復,無需操作者干預。

• 判據 C: 允許出現暫時性的功能喪失,但需要操作者干預(如手動重啟)才能恢復。

• 不允許出現永久性損壞、數據丟失或安全功能失效。

六、EN 55014-2:2015重要性 for the EU Market

EN 55014-2:2015 是歐盟 EMC 指令 (2014/30/EU) 下的協調標準。

• CE 標志: 符合此標準為產品符合EMC指令的抗擾度基本要求提供了符合性推定。

• 強制性要求: 與發射標準EN 55014-1一樣,它是產品合法進入歐洲經濟區(EEA)市場的強制性要求。

• 產品質量與可靠性: 通過此標準測試的產品被認為具有更高的可靠性和用戶體驗,能夠在復雜的電磁環境中穩定工作。

總結: EN 55014-2:2015 是確保家用電器和電動工具等產品能夠抵抗外界電磁干擾的關鍵標準。它關注的是設備的“免疫力”,與關注設備“發射”控制的EN 55014-1共同構成了產品EMC合規的兩大支柱。

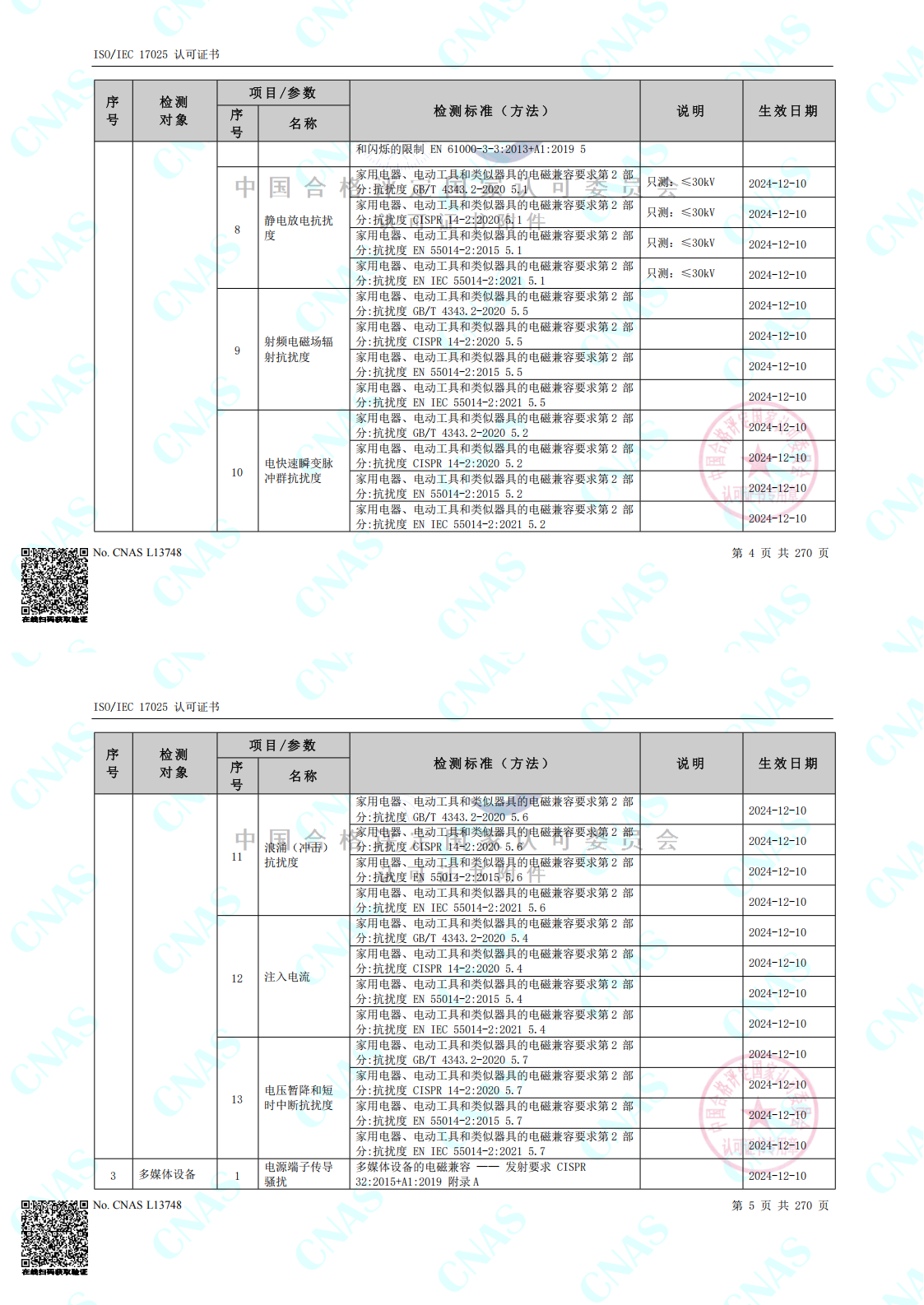

上海創京檢測EN 55014-2:2015標準資質范圍
